蜻蜓翅脉结构参数化景亭

自然界的蜻蜓，室外薄壳式的景观构筑物建造

项目地点

浙江金华

项目介绍

设计灵感：蜻蜓的翼翅

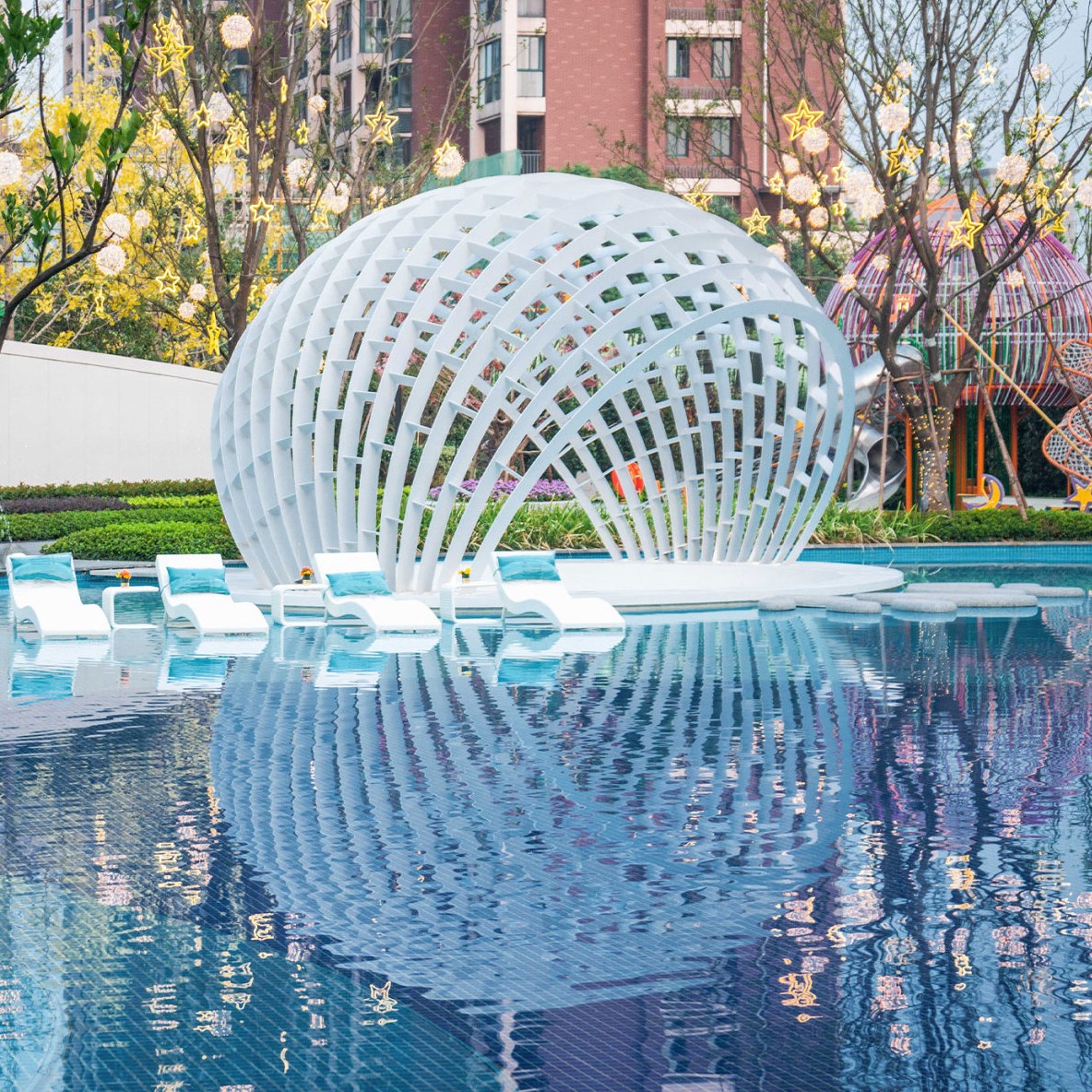

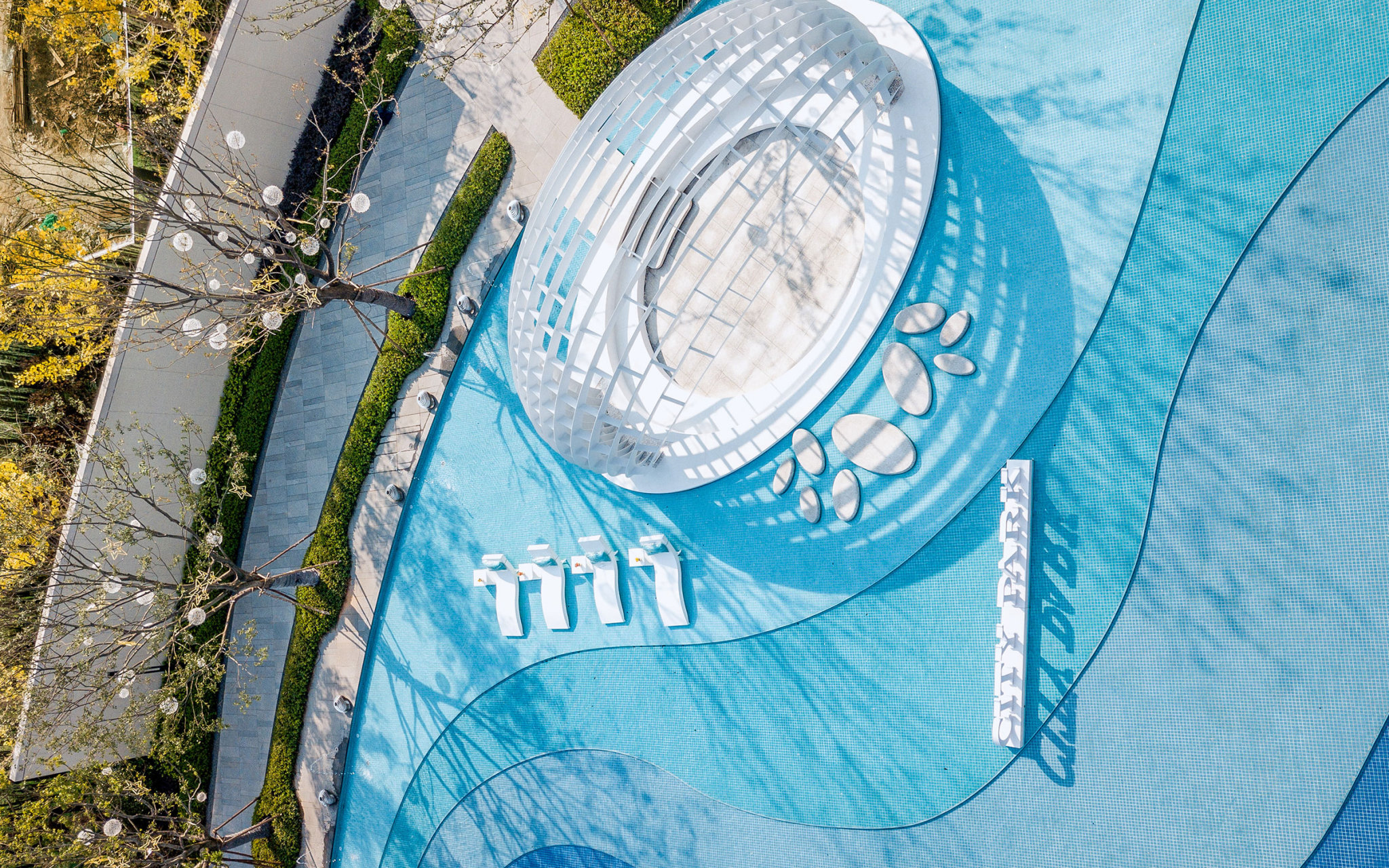

在此次红星地产浙江金华的售楼展示区项目里，镜面水池的下沉座椅区，需要设计一座圆润轻盈的现代景观廊架。

面对不同功能、不同环境的场所，经过和甲方及景观合作方的共同讨论，我们从自然界中蜻蜓翅脉结构获取灵感，使用数字化建造技术设计出了这件现代化廊架。

自然界的蜻蜓，有着薄而透明的翼翅。其极具特色的翅脉结构，为室外薄壳式的景观构筑物建造，提供了不可思议的借鉴意义。

方向一：蜻蜓翅膀翅尖结构
借鉴蜻蜓翅膀翅尖的蜂窝状网架结构，除过受力方面的稳定以外，弱化了横纵龙骨的区分，将支撑结构融合为了一体。上下交错转折的两层，又参考了蒲葵叶片的结构，在材料很薄的情况下，变相加强了桁架梁的厚度。如此实现了结构即表皮的形式统一。考虑到与周边柔性景观及水环境相呼应的需求，我们又延展设计了曲面波浪状的结构体系，使得整体造型如同水面泛起的涟漪。

方向二：蜻蜓翅膀后缘结构
借鉴蜻蜓翅膀后缘纹理的交错四边形网格结构，在放射状纵轴基础上，求出60度角平行且间距渐变的环状相交层。再将环状相交层逐个打断，形成更符合结构受力和造型美感的渐变横档。
